Сетевые кондиционеры (стабилизаторы напряжения) N-Power серии Oberon E (LC) — Electronic Line Conditioner (0.5 … 24 кВА) однофазные и трехфазные электронные
Что такое сетевые кондиционеры?
Сетевые кондиционеры — это разновидность стабилизаторов напряжения с дополнительными защитными функциями. Устройства Oberon специально разработаны для обеспечения наивысшей степени защиты питаемой нагрузки от самых распространенных неполадок в электрических линиях, в том числе случайных отклонений напряжения, высокочастотных помех, высоковольтных всплесков и прочих, составляющих по статистике свыше 95%.

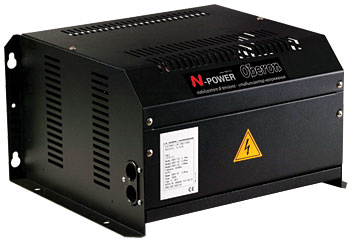

Oberon E750-15 LC GSR (0.75 кВА, 1ф)
Сетевые кондиционеры Oberon укомплектованы четырьмя дополнительными устройствами, каждое из которых обеспечивает защиту от определенных сетевых неполадок:
- Подавитель высоковольтных всплесков.
- Фильтр радиочастотных, электромагнитных и коммутационных помех.
- Высокоэффективный изолирующий трансформатор.
- Регулятор напряжения (стабилизатор).

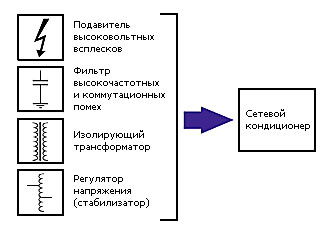

Сетевой кондиционер - это разновидность стабилизаторов
с дополнительными функциями
Выпускаются следующие модели сетевых кондиционеров Oberon:
- Oberon E (LC) — электронные высокоскоростные со статическими переключателями 0.5 … 8 кВА (однофазные), 6 … 24 кВА (трехфазные).
- Oberon Y (LC) — электродинамические сервоприводные (электромеханические) 9 … 830 кВА (трехфазные).
Сфера применения электронных сетевых кондиционеров Oberon E (LC)
Основной сферой применения высокоскоростных электронных сетевых кондиционеров Oberon E (LC) является защита нагрузки малой и средней мощности, которая требует высокой скорости стабилизации. Например, системы управления технологическими процессами, системы автоматического учета, промышленные роботы, медицинское и телекоммуникационное оборудование, вычислительная техника и др.
Выпускаются следующие модели: 0.5 … 8 кВА (однофазные), 6 … 24 кВА (трехфазные). Принцип работы устройств основан на использовании высокоскоростных статических переключателях.
Oberon E (LC) — 0.5 … 8 кВА (однофазные модели)
Бесшумная работа, компактность, доступность делает стабилизатор Oberon идеальным решением для работы в офисах, лабораториях, а также использовании в промышленности, например, автомобильной, химической, пищевой и телекоммуникационной. Они обладают исключительной степенью защиты нагрузки и способны полностью удовлетворить возрастающие потребности конечных пользователей.

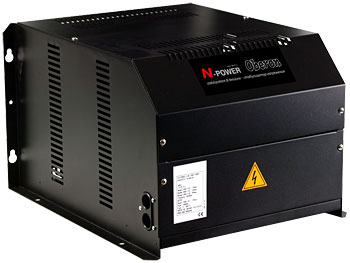

Oberon E4000-15 LC GSR (4 кВА, 1ф)
Особенности однофазных моделей
- Модельный ряд: 0.5 … 8 кВА.
- Защита однофазной нагрузки 220 / 230 / 240 В. Наличие нейтрали не обязательно.
- Возможность монтажа как в электрические щиты, так и промышленные стойки Rack Mount.
- Возможность поставки специальных модификаций для питания однофазной нагрузки 230 В от трехфазных сетей напряжением 440 / 400 / 220 В с частотой 50 или 60 Гц.
Oberon E (LC) — 6 … 24 кВА (трехфазные)
Стабилизаторы данной серии являются идеальным решением для защиты автоматизированных линий управления технологическими процессами на производстве, промышленных роботов и телекоммуникационных систем. Они оборудованы встроенным изолирующим трансформатором «треугольник-звезда» для формирования чистой выходной нейтрали и способны питать однофазную / трехфазную нагрузку 230 / 400 В с помощью входной трехфазной электросети даже без входной нейтрали.
 |
 |

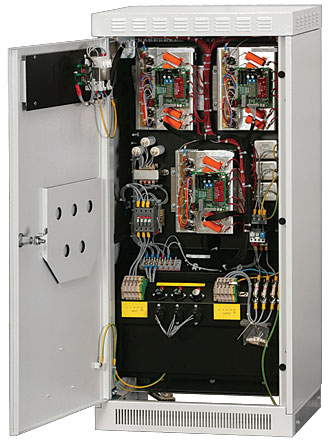

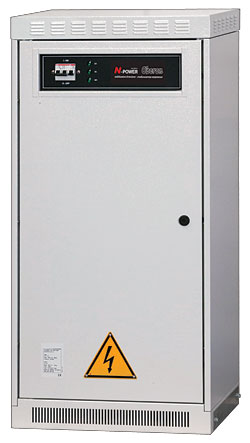

| Трехфазный сетевой кондиционер Oberon E12000-15 LC (12 кВА) | |
 |
 |

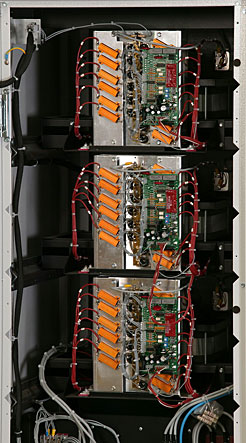

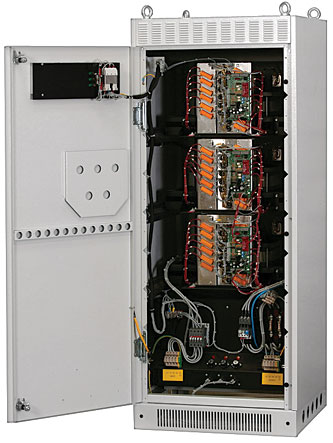

| Трехфазный сетевой кондиционер Oberon E18000-15 LC (18 кВА) | |
Основные элементы сетевых кондиционеры Oberon E (LC):
- Подавитель всплесков
Это устройство для подавление высоковольтных всплесков напряжения, возникающих в момент коммутации электрических линий или в процессе текущей работы. Принцип работы состоит в «срезании» любых кратковременных скачков превышающих установленный предел. Подавитель также эффективен для борьбы с атмосферными всплесками напряжением свыше 6 кВ. - Высокочастотный фильтр
Подавляет высокочастотные и радиочастотные наводки частотой свыше 300 кГц. - Изолирующий трансформатор
Обладает низким выходным импедансом, нечувствителен к коэффициенту мощности нагрузки, обладает высокой степенью подавления паразитных гармоник и 100% гальванической изоляцией между входом и выходом. Трансформатор удовлетворяет термическому классу F и имеет углубленную концентрическую конфигурацию обмоток для снижения импеданса и улучшения коэффициента мощности. Двойное экранирование обмоток позволяет достичь подавления свыше 110 dB на частотах более 350 кГц. Промежутки и зазоры превышают 7 мм, поэтому напряжение пробоя между первичной и вторичной обмотками составляет свыше 3750 В, а кратковременные импульсы могут достигать 8 кВ. - Электронный регулятор напряжения
Стабилизирует выходное напряжение с точностью ±3% при любом состоянии нагрузки с высокой эффективностью и без генерации электромагнитных помех. Он обладает следующими характеристиками:
— скорость регулировки менее 2 мс/В;
— нечувствительность к характеру нагрузки;
— пониженный динамический импеданс (0.5%);
— высокая перегрузочная способность (7 … 15 Inom);
— высокая эффективность (КПД свыше 99%);
— «квази-пиковый» датчик выходного напряжения, позволяющий собирать данные каждые 10 мс, с компенсацией искажения синусоидальной формы напряжения из-за нелинейной нагрузки;
— все промежутки и зазоры превышают 8 мм;
— все силовые полупроводниковые приборы обладают высоким напряжением пробоя (2500 В) и смонтированы на радиаторы через теплопроводящие изоляторы. - Аварийная защита от перенапряжения
Установлена на трехфазных моделях и однофазных с буквой N (6, 8 кВА). Может быть установлена по запросу на однофазных моделях GS и GR. Это защитное устройство, которое отключает нагрузку, если выходное напряжение превышает номинальное значение свыше 14% более чем на 0.4 с. - Разделительная индуктивность
Только для однофазных моделей с буквой N (6, 8 кВА). Это высокочастотная индуктивность на ненасыщаемом сердечнике. Она используется как разделительная индуктивность или как фильтр возможных высокочастотных помех для дополнительной защиты особо чувствительных приборов.

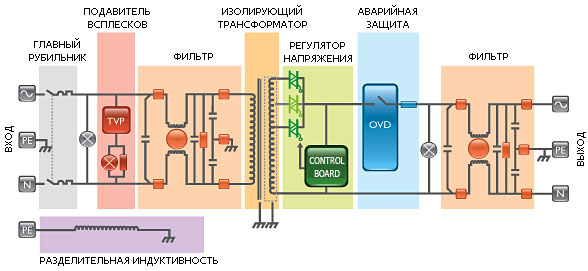

Однофазные электронные сетевые кондиционеры Oberon E (LC) - блок-схема

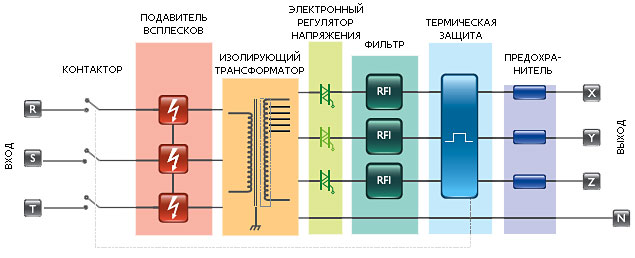

Трехфазные электронные сетевые кондиционеры Oberon E (LC) - блок-схема
Сетевые кондиционеры Oberon E (LC) - Electronic
Электронные с изолирующим трансформатором
| Модель | Мощность кВА |
Кол-во фаз |
U вх. В |
U вых. В |
Номин. ток А |
Стандарт. комплектация |
Габариты Ш × Г × В мм |
Вес кг |
|---|---|---|---|---|---|---|---|---|
| Oberon E500-15 LC GS | 0.5 | 1 | 230/400/440±15% | 230±3% | 2.17 | FF-CF-CT-M | 380 × 315 × 216 | 21 |
| Oberon E750-15 LC GS | 0.75 | 1 | 230/400/440±15% | 230±3% | 3.26 | FF-CF-CT-M | 380 × 315 × 216 | 28 |
| Oberon E1000-15 LC GS | 1 | 1 | 230/400/440±15% | 230±3% | 4.35 | FF-CF-CT-M | 380 × 360 × 260 | 39 |
| Oberon E2000-15 LC GS | 2 | 1 | 230/400/440±15% | 230±3% | 8.7 | FF-CF-CT-M | 400 × 460 × 295 | 49 |
| Oberon E4000-15 LC GS | 4 | 1 | 230/400/440±15% | 230±3% | 17.39 | FF-CF-CT-M | 400 × 460 × 295 | 60 |
| Oberon E6000-20 LC | 6 | 1 | 230±20% | 230±3% | 26.09 | IM-L-FF-M-O-DT | 455 × 405 × 580 | 80 |
| Oberon E8000-20 LC | 8 | 1 | 230±20% | 230±3% | 34.78 | IM-L-FF-M-O-DT | 455 × 405 × 580 | 119 |
| Oberon E500-15 LC GSR | 0.5 | 1 | 230/400/440±15% | 230±3% | 2.17 | I-L-F-FF-CF-CT-M | 482 × 415 × 221 | 23 |
| Oberon E750-15 LC GSR | 0.75 | 1 | 230/400/440±15% | 230±3% | 3.26 | I-L-F-FF-CF-CT-M | 482 × 415 × 221 | 30 |
| Oberon E1000-15 LC GSR | 1 | 1 | 230/400/440±15% | 230±3% | 4.35 | I-L-F-FF-CF-CT-M | 482 × 460 × 266 | 45 |
| Oberon E2000-15 LC GSR | 2 | 1 | 230/400/440±15% | 230±3% | 8.7 | IM-L-FF-CF-CT-M | 482 × 560 × 310 | 58 |
| Oberon E4000-15 LC GSR | 4 | 1 | 230/400/440±15% | 230±3% | 17.39 | IM-L-FF-CF-CT-M | 482 × 560 × 310 | 68 |
| Oberon E6000-15 LC | 6 | 3 | 400±15% | 400+N±3% | 8.7 | I-L-FF-M-BT-PT | 650 × 650 × 1300 | 165 |
| Oberon E12000-15 LC | 12 | 3 | 400±15% | 400+N±3% | 17.32 | I-L-FF-M-BT-PT | 650 × 650 × 1300 | 172 |
| Oberon E18000-15 LC | 18 | 3 | 400±15% | 400+N±3% | 26 | I-L-FF-M-BT-PT | 650 × 650 × 1800 | 295 |
| Oberon E24000-15 LC | 24 | 3 | 400±15% | 400+N±3% | 34.64 | I-L-FF-M-BT-PT | 650 × 650 × 1800 | 375 |
Комплектация:
I — Главный рубильник
IM — Термомагнитный размыкатель
CF — Переключатель частоты (50/60 Гц)
L — Пилотные лампы "Входное напряжение"
CT — Переключать напряжения
F — Входной предохранитель
M — Подключение с помощью клемной колодки
FF — Сверх быстрый выходной предохранитель
BT — Электронное реле напряжения (по запросу)
PT — Термическая защита
O — Защита от перенапряжения (OVD)
DT — Разделительная индуктивность
