Стабилизаторы N-Power серии Oberon (1 … 2500 кВА) - Италия Однофазные и трехфазные электродинамические сервоприводные
Сертификат РОСТЕСТ. Стабилизаторы напряжения N-Power Идеальное решение для промышленных объектов и загородных домов!
Долговечные, плавные, высокоточные, бесшумные! Безаварийная работа в жестких условиях! |
Данный раздел посвящен электродинамическим сервоприводным стабилизаторам напряжения, построенным по классической схеме с вольтодобавочным трансформатором и механическим сервомотором. Они работают в диапазоне мощностей от 1 кВА … 2500 кВА как с однофазными так и трехфазными нагрузками.
Однофазные модели (модификации M) выпускаются в обычном исполнении (корпуса и кабинеты типа A, D, E) и в исполнении для монтажа в промышленную стойку Rack Mount (тип B). Трехфазные модели производятся как с регулировкой по среднефазному выходному напряжению (A), так и с независимой регулировкой по каждой фазе (Y). Устройства модификации Y представляют собой три независимых стабилизатора напряжения (по одному на каждой фазе) и пользуются наибольшей популярностью из-за своей универсальности и способности работать с любым видом трехфазных нагрузок, в том числе и несбалансированными по фазам.
Устройства данной серии прекрасно работают с нелинейной нагрузкой с большими гармоническими искажениями тока, такой как выпрямители, частотные преобразователи, электродвигатели, импульсные источники питания и др.

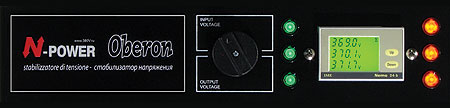

Панель управления с цифровым мультиметром

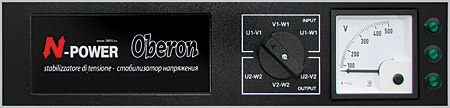

Панель управления с аналоговым вольтметром
Основные преимущества серии Oberon:
- Идеальное решение для защиты загородных домов, коттеджей, серверных комнат, вычислительных залов, офисов, административных зданий, а также технологическиx линий, цехов, заводов и других промышленных объектов!
- Повышенная надежность («живучесть») агрегатов
- Среднее время наработки на отказ 500 000 часов
- Укрепленные шасси высокой прочности позволяют избегать транспортных повреждений при перевозке мощных систем на дальние расстояния
- Долговечные, высокоточные, бесшумные, с плавной регулировкой
- Прекрасно работают с нелинейной и импульсной нагрузкой, допускают кратковременные стартовые перегрузки
- Разработаны и произведены в Италии специально для эксплуатации в жестких и неблагоприятных условиях
- Собраны из компонентов высочайшего качества европейского производства
Y150-20 (150 кВА, ±20%) | Y150-20 (внутренняя компоновка) |
M6-20 (6 кВА, ±20%) Rack Mount | M5-15 / 4-20 (5 кВА, ±15% / 4 кВА, ±20%) |
Стабилизатор напряжения Oberon: отличительные особенности:
- Повышенная «живучесть» агрегатов, их стойкость в процессе эксплуатации к выходу из строя.
- Долговечность работы без замены расходных материалов (трущихся механических элементов) за счет применения специальных материалов.
- Укрепленные шасси повышенной прочности с дополнительными ребрами жесткости позволяют избегать транспортных повреждений при перевозке мощных систем в удаленные районы.
- При сборке устройств применяются узлы и агрегаты с большим запасом по мощности, что увеличивает общую надежность устройств и их устойчивость к внешним факторам (перегрузкам, броскам по току, перенапряжению и др.).
- Высокоточная стабилизация напряжения, широкий диапазон стабилизации, бесшумная работа.
- Разработаны в Италии для эксплуатации в жестких и неблагоприятных условиях.
- Для сборки применяются компоненты высочайшего качества европейского производства.
- Произведены в Италии.
Oberon Y45-15 / 30-20: 45 / 30 кВА (вид спереди и вид сзади)
Oberon Y110-15 / 75-20: 110 / 75 кВА (вид спереди) |

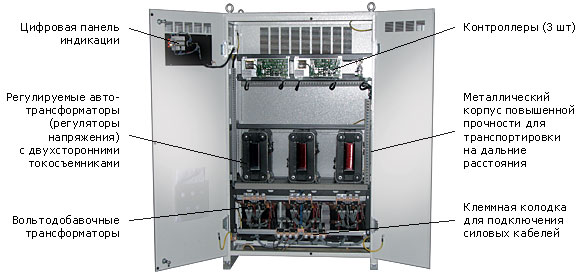

Oberon Y110-15 / 75-20: 110 / 75 кВА (внутренняя компоновка)
|
|

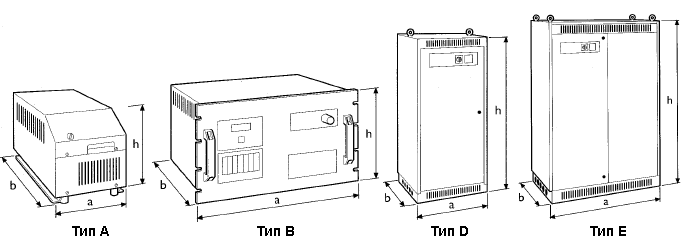

Модельный ряд стабилизаторов напряжения серии Oberon M (1ф, электродинамические) с симметричным диапазоном Uвх.
Модель | Номи- нальная мощность, кВА | Диапазон изменения U вх | Скорость регули- ровки, Мс/В | Точность стаби- лизации | Дополни- тельное оснащение | Габариты, (Ш × Д × В), мм | Вес, кг | Тип корпуса |
---|---|---|---|---|---|---|---|---|
M1-25 | 1 | ±25% | 14 | ±1.5% | — | 210 × 345 × 200 | 20 | A |
M2.5-15 / 2-20 | 2.5 / 2 | ±15% / ±20% | 18 / 15 | ±1.5% | C, G | 210 × 385 × 200 | 19 | A |
M5-15 / 4-20 | 5 / 4 | ±15% / ±20% | 27 / 23 | ±1.5% | C, G | 235 × 410 × 240 | 28 | A |
M8-10 | 8 | ±10% | 33 | ±1.5% | — | 235 × 410 × 240 | 28 | A |
M7-15 / 6-20 | 7 / 6 | ±15% / ±20% | 30 / 27 | ±1.5% | C, G | 275 × 425 × 265 | 38 | A |
M8-25 | 8 | ±25% | — | ±1.5% | — | 290 × 505 × 285 | 54 | A |
M15-15 / 10-20 | 15 / 10 | ±15% / ±20% | 30 / 27 | ±1.5% | C, G | 290 × 505 × 285 | 38 | A |
M3-25 | 3 | ±25% | 20 | ±0.5% | I, L, V, FG, PZ, BT*, BS*, PS* | 485 × 500 × 275 | 36 | B |
M4-20 | 4 | ±20% | 23 | |||||
M5-15 | 5 | ±15% | 27 | |||||
M8-10 | 8 | ±10% | 33 | |||||
M6-20 | 6 | ±20% | 27 | ±0.5% | I, L, V, FG, PZ, BT*, BS*, PS* | 485 × 500 × 275 | 47 | B |
M7-15 | 7 | ±15% | 30 | ±0.5% | ||||
M8-25 | 8 | ±25% | 23 | ±0.5% | I, L, V, FG, PZ, BT*, BS*, PS* | 485 × 500 × 275 | 60 | B |
M10-20 | 10 | ±20% | 27 | |||||
M15-15 | 15 | ±15% | 30 | |||||
M11-25 | 11 | ±25% | 24 | ±1.5% | V, L | 560 × 396 × 320 | 80 | A |
M14-20 | 14 | ±20% | 28 | |||||
M20-15 | 20 | ±15% | 31 | |||||
M32-10 | 32 | ±10% | 36 | |||||
M15-25 | 15 | ±25% | 26 | ±1% | V, L | 483 × 337 × 952 | 105 | D |
M20-20 | 20 | ±20% | 42 | |||||
M30-15 | 30 | ±15% | 58 | |||||
M40-10 | 40 | ±10% | 64 | |||||
M17-25 | 17 | ±25% | 10 | ±1% | V, L | 650 × 395 × 1492 | 166 | D |
M24-20 | 24 | ±20% | 10 | |||||
M34-15 | 34 | ±15% | 12 | |||||
M54-10 | 54 | ±10% | 18 | |||||
M25-25 | 25 | ±25% | 19 | ±1% | V, L | 650 × 395 × 1492 | 220 | D |
M35-20 | 35 | ±20% | 21 | |||||
M50-15 | 50 | ±15% | 24 | |||||
M75-10 | 75 | ±10% | 31 | |||||
M40-25 | 40 | ±25% | 19 | ±1% | V, L | 650 × 395 × 1492 | 250 | D |
M50-20 | 50 | ±20% | 21 | |||||
M75-15 | 75 | ±15% | 24 | |||||
M100-10 | 100 | ±10% | 31 | |||||
M75-25 | 75 | ±25% | 21 | ±1% | V, L | 1100 × 600 × 1600 | 400 | D |
M100-20 | 100 | ±20% | 23 | |||||
M150-15 | 150 | ±15% | 26 | |||||
M200-10 | 200 | ±10% | 33 | |||||
M75-25 | 75 | ±25% | 29 | ±1% | V, L | 1100 × 600 × 1600 | 625 | E |
M100-20 | 100 | ±20% | 33 | |||||
M150-15 | 150 | ±15% | 38 | |||||
M200-10 | 200 | ±10% | 47 |
Примечания:
Uвх. 220/230/240 В (1 фаза)
Уровень защиты IP10, IP20, IP21
V — вольтметр;
L — индикаторная лампа;
FG — индикатор выхода Uвх. за установленные рамки;
CG — коммутатор диапазона;
I — входной термомагнитный размыкатель;
PZ — потенциометр;
PS* — подавитель высоковольтных всплесков (дополнительно);
BT* — электронное реле напряжения (дополнительно);
BS* — контактор (дополнительно).
Модельный ряд стабилизаторов напряжения серии Oberon M (1ф, электродинамические) с асимметричным диапазоном Uвх.
Модель | Номи- нальная мощность, кВА | Диапазон изменения U вх | Скорость регули- ровки, Мс/В | Точность стаби- лизации | Дополни- тельное оснащение | Габариты, (Ш × Д × В), мм | Вес, кг | Тип корпуса |
---|---|---|---|---|---|---|---|---|
M1.1-15/35 | 1.1 | +15%, −35% | 14 | ±1.5% | — | 210 × 450 × 200 | 20 | A |
M2.5-15/35 | 2.5 | +15%, −35% | 20 | ±1.5% | — | 235 × 410 × 240 | 28 | A |
M3.5-15/35 | 3.5 | +15%, −35% | 23 | ±1.5% | — | 275 × 425 × 265 | 38 | A |
M7-15/35 | 7 | +15%, −35% | 23 | ±1.5% | — | 290 × 685 × 285 | 73 | A |
M10-15/35 | 10 | +15%, −35% | 24 | ±1% | V, L | 535 × 410 × 1105 | 110 | D |
M17-15/35 | 17 | +15%, −35% | 10 | ±1% | V, L | 650 × 395 × 1492 | 200 | D |
M24-15/35 | 24 | +15%, −35% | 19 | ±1% | V, L | 650 × 600 × 1600 | 290 | D |
M35-15/35 | 35 | +15%, −35% | 19 | ±1% | V, L | 650 × 600 × 1600 | 350 | E |
M54-15/35 | 54 | +15%, −35% | 28 | ±1% | V, L | 1100 × 600 × 1600 | 480 | E |
M72-15/35 | 72 | +15%, −35% | 21 | ±1% | V, L | 1100 × 600 × 1600 | 540 | E |
M107-15/35 | 107 | +15%, −35% | 30 | ±1% | V, L | 1100 × 900 × 1600 | 710 | E |
Примечания:
Uвх. 220/380 В (3 фазы)
Уровень защиты IP10, IP20, IP21
V — вольтметр; L — индикаторная лампа

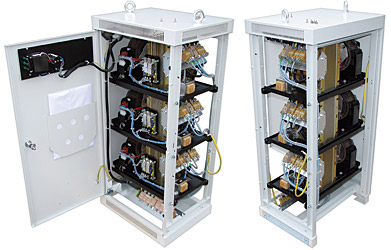

Oberon Y45-15 / 30-20 (внутренняя компоновка) |
Упаковка стабилизатора: жесткое крепление к деревянному поддону, полиэтиленовая пленка, прокладки из пористого материала, картонная коробка |
Стабилизаторы серии Oberon Y (3ф, электродинамические) с независимой регулировкой по каждой фазе и симметричным входным диапазоном
Модель | Номи- нальная мощность, кВА | Диапазон изменения U вх | Скорость регули- ровки, Мс/В | Точность стаби- лизации | Дополни- тельное оснащение | Габариты, (Ш × Д × В), мм | Вес, кг | Тип корпуса |
---|---|---|---|---|---|---|---|---|
Y7.5-15 / 6-20 | 7.5 / 6 | ±15% / ±20% | 16 / 14 | ±1% | V, L | 535 × 410 × 1105 | 100 | D |
Y9-25 | 9 | ±25% | 12 | ±1% | V, L | 535 × 410 × 1105 | 115 | D |
Y15-15 / 12-20 | 15 / 20 | ±15% / ±20% | 16 / 14 | ±1% | V, L | 535 × 410 × 1105 | 117 | D |
Y24-10 | 24 | ±10% | 19 | ±1% | V, L | 535 × 410 × 1105 | 120 | D |
Y21-15 / 18-20 | 21 / 18 | ±15% / ±20% | 18 / 16 | ±1% | V, L | 535 × 410 × 1105 | 145 | D |
Y24-25 | 24 | ±25% | 14 | ±1% | V, L | 535 × 410 × 1105 | 195 | D |
Y45-15 / 30-20 | 45 / 30 | ±15% / ±20% | 18 / 16 | ±1% | V, L | 535 × 410 × 1105 | 195 | D |
Y60-10 | 60 | ±10% | 21 | ±1% | V, L | 535 × 410 × 1105 | 195 | D |
Y33-25 | 33 | ±25% | 14 | ±1% | V, L | 650 × 600 × 1600 | 265 | D |
Y42-20 | 42 | ±20% | 16 | ±1% | V, L | 650 × 600 × 1600 | 265 | D |
Y60-15 | 60 | ±15% | 18 | ±1% | V, L | 650 × 600 × 1600 | 265 | D |
Y96-10 | 96 | ±10% | 21 | ±1% | V, L | 650 × 600 × 1600 | 265 | D |
Y45-25 | 45 | ±25% | 15 | ±1% | V, L | 650 × 600 × 1600 | 306 | D |
Y60-20 | 60 | ±20% | 24 | ±1% | V, L | 650 × 600 × 1600 | 306 | D |
Y90-15 | 90 | ±15% | 33 | ±1% | V, L | 650 × 600 × 1600 | 306 | D |
Y120-10 | 120 | ±10% | 37 | ±1% | V, L | 650 × 600 × 1600 | 306 | D |
Y51-25 | 51 | ±25% | 6 | ±1% | V, L | 1100 × 600 × 1600 | 460 | E |
Y72-20 | 72 | ±20% | 6 | ±1% | V, L | 1100 × 600 × 1600 | 460 | E |
Y102-15 | 102 | ±15% | 7 | ±1% | V, L | 1100 × 600 × 1600 | 460 | E |
Y162-10 | 162 | ±10% | 11 | ±1% | V, L | 1100 × 600 × 1600 | 460 | E |
Y75-25 | 75 | ±25% | 11 | ±1% | V, L | 1100 × 600 × 1600 | 570 | E |
Y100-20 | 100 | ±20% | 12 | ±1% | V, L | 1100 × 600 × 1600 | 570 | E |
Y150-15 | 150 | ±15% | 14 | ±1% | V, L | 1100 × 600 × 1600 | 590 | E |
Y220-10 | 220 | ±10% | 18 | ±1% | V, L | 1100 × 600 × 1600 | 590 | E |
Y120-25 | 120 | ±25% | 11 | ±1% | V, L | 1100 × 600 × 1600 | 620 | E |
Y150-20 | 150 | ±20% | 12 | ±1% | V, L | 1100 × 600 × 1600 | 620 | E |
Y220-15 | 220 | ±15% | 14 | ±1% | V, L | 1100 × 600 × 1600 | 670 | E |
Y300-10 | 300 | ±10% | 18 | ±1% | V, L | 1100 × 600 × 1600 | 670 | E |
Y162-25 | 162 | ±25% | 16 | ±1% | V, L | 1100 × 900 × 1600 | 990 | E |
Y220-20 | 220 | ±20% | 17 | ±1% | V, L | 1100 × 900 × 1600 | 990 | E |
Y305-15 | 305 | ±15% | 20 | ±1% | V, L | 1100 × 900 × 1600 | 1030 | E |
Y480-10 | 480 | ±10% | 26 | ±1% | V, L | 1100 × 900 × 1600 | 1030 | E |
Y220-25 | 220 | ±25% | 12 | ±1% | V, L | 1100 × 900 × 1600 | 1200 | E |
Y300-20 | 300 | ±20% | 13 | ±1% | V, L | 1100 × 900 × 1600 | 1200 | E |
Y450-15 | 450 | ±15% | 15 | ±1% | V, L | 1100 × 900 × 1600 | 1200 | E |
Y630-10 | 630 | ±10% | 19 | ±1% | V, L | 1100 × 900 × 1600 | 1200 | E |
Y300-25 | 300 | ±25% | 17 | ±1% | V, L | 1100 × 1000 × 1600 | 1700 | E |
Y450-20 | 450 | ±20% | 19 | ±1% | V, L | 1100 × 1000 × 1600 | 1700 | E |
Y610-15 | 610 | ±15% | 22 | ±1% | V, L | 1100 × 1000 × 1600 | 1700 | E |
Y800-10 | 800 | ±10% | 27 | ±1% | V, L | 1100 × 1000 × 1600 | 1700 | E |
Y430-25 | 430 | ±25% | 14 | ±1% | V, L | 3 кабинета по 1100 × 1100 × 1800 | 2700 | E+E+E |
Y600-20 | 600 | ±20% | 16 | ±1% | V, L | 3 кабинета по 1100 × 1100 × 1800 | 2700 | E+E+E |
Y800-15 | 800 | ±15% | 19 | ±1% | V, L | 3 кабинета по 1100 × 1100 × 1800 | 2700 | E+E+E |
Y1200-10 | 1200 | ±10% | 25 | ±1% | V, L | 3 кабинета по 1100 × 1100 × 1800 | 2700 | E+E+E |
Y630-25 | 630 | ±25% | 20 | ±1% | V, L | 3 кабинета по 1100 × 1100 × 1800 | 3700 | E+E+E |
Y840-20 | 840 | ±20% | 23 | ±1% | V, L | 3 кабинета по 1100 × 1100 × 1800 | 3700 | E+E+E |
Y1200-15 | 1200 | ±15% | 27 | ±1% | V, L | 3 кабинета по 1100 × 1100 × 1800 | 3700 | E+E+E |
Y1400-10 | 1400 | ±10% | 36 | ±1% | V, L | 3 кабинета по 1100 × 1100 × 1800 | 3700 | E+E+E |
Y900-25 | 900 | ±25% | — | ±1% | V, L | 3 кабинета по 1100 × 1100 × 1800 | — | E+E+E |
Y1200-20 | 1200 | ±20% | — | ±1% | V, L | 3 кабинета по 1100 × 1100 × 1800 | — | E+E+E |
Y1600-15 | 1600 | ±15% | — | ±1% | V, L | 3 кабинета по 1100 × 1100 × 1800 | — | E+E+E |
Y2500-10 | 2500 | ±10% | — | ±1% | V, L | 3 кабинета по 1100 × 1100 × 1800 | — | E+E+E |
Примечания:
Uвх. 220/380 В (3 фазы)
Уровень защиты IP21
V — вольтметр; L — индикаторная лампа
Стабилизаторы серии Oberon Y (3ф, электродинамические) с независимой регулировкой по каждой фазе и асимметричным входным диапазоном
Модель | Номи- нальная мощность, кВА | Диапазон изменения U вх | Скорость регули- ровки, Мс/В | Точность стаби- лизации | Дополни- тельное оснащение | Габариты, (Ш × Д × В), мм | Вес, кг | Тип корпуса |
---|---|---|---|---|---|---|---|---|
Y3.3-15/35 | 3.3 | +15%, −35% | 8 | ±1% | V, L | 535 × 410 × 1105 | 110 | D |
Y7.5-15/35 | 7.5 | +15%, −35% | 12 | ±1% | V, L | 535 × 410 × 1105 | 125 | D |
Y10.5-15/35 | 10.5 | +15%, −35% | 14 | ±1% | V, L | 535 × 410 × 1105 | 145 | D |
Y21-15/35 | 21 | +15%, −35% | 14 | ±1% | V, L | 650 × 600 × 1600 | 280 | D |
Y30-15/35 | 30 | +15%, −35% | 14 | ±1% | V, L | 650 × 600 × 1600 | 300 | D |
Y51-15/35 | 51 | +15%, −35% | 6 | ±1% | V, L | 1100 × 600 × 1600 | 560 | E |
Y72-15/35 | 72 | +15%, −35% | 11 | ±1% | V, L | 1100 × 900 × 1600 | 770 | E |
Y105-15/35 | 105 | +15%, −35% | 11 | ±1% | V, L | 1100 × 900 × 1600 | 920 | E |
Y163-15/35 | 163 | +15%, −35% | 16 | ±1% | V, L | 1100 × 900 × 1600 | 1280 | E |
Y217-15/35 | 217 | +15%, −35% | 12 | ±1% | V, L | 1100 × 900 × 1600+ 1100 × 800 × 1600 |
1150 450 |
E+E |
Y320-15/35 | 320 | +15%, −35% | 17 | ±1% | V, L | 1100 × 1000 × 1800+ 1100 × 800 × 1600 |
1650 480 |
E+E |
Примечания:
Uвх. 220/380 В (3 фазы)
Уровень защиты IP21
V — вольтметр; L — индикаторная лампа

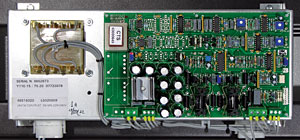

Oberon Y45-15 / 30-20 передняя панель управления (вид изнутри) |

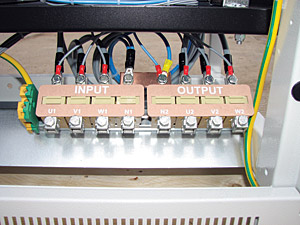

Oberon Y45-15 / 30-20 клеммная колодка для подключения силовых кабелей |

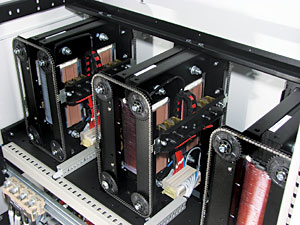

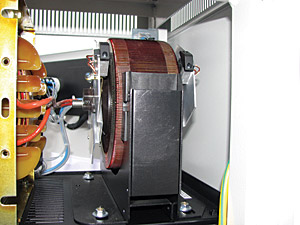

Oberon Y45-15 / 30-20 Торроидальный вариатор с двухсторонними токосъемниками |

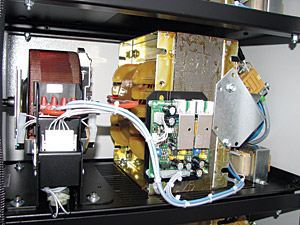

Oberon Y45-15 / 30-20 Внутренняя компоновка: торроидальный вариатор, вольтодобавочный трансформатор |
