Аккумуляторы серии FG, FGH, FGHL (AGM) 6-12 В, 0,8-200 Ач

СерияFG, FGH, FGHL- герметичныенеобслуживаемыесвинцово-кислотныеаккумуляторыс внутреннейрекомбинациейгаза(технологияAGM). Широкийспектрприменения, отличныеэксплуатационныехарактеристики.

Моноблокисерии FG, FGH, FGHL - герметизированные клапаннорегулируемые необслуживаемые свинцово-кислотные аккумуляторные батареи, электролит которых абсорбирован в стекловолокнистый наполнитель, служащий одновременно сепаратором (технология AGM). Моноблоки полностью удовлетворяют всем требованиям, предъявляемым к герметизированным батареям, нетребуют обслуживания и долива воды в течение всего срока службы. Низкое газовыделение, благодаря высокой степени рекомбинации газов (97%). Низкое внутреннее сопротивление. Отличные характеристики при длительных многочасовых разрядах и кратковременных разрядах высокими токами. Возможна эксплуатация аккумуляторных батарей в любом положении.

ПРИМЕНЕНИЕ

Системы бесперебойного электропитания
Телекоммуникации
Аварийное освещение
Системы безопасности
Охранная и пожарная сигнализация
Медицинское оборудование
Измерительные приборы
Электроинструменты
Электрофицированные модели и игрушки

СООТВЕТСТВИЕ СТАНДАРТАМ

Сертификат соответствия ГОСТР
Санитарно-эпидемиологическое заключение
Декларация Связи (ССС)
Заключение о пожаровзрывобезопасности ВНИИПО

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Экономичность
Универсальность применения
(буферный и циклический режимы)
Надежность
Низкая величина саморазряда
Способность к восстановлению после глубокого разряда

серииFG, FGH, FGHL/ Технология AGM

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пластины: Положительные и отрицательные пластины состоят из свинцовой решетки, на которые нанесена активная масса (паста). Решетки отливаются из сплава свинца и кальция.
Сепараторы: Положительные пластины изолируются от отрицательных пластин сепараторами из стекловолокна, которые пропитаны электролитом. Благодаря этому моноблоки могут размещаться в любом положении.
Корпус: Корпус и крышка производятся из огнеупорного пластика ABS. Корпус и крышка термически приварены друг к другу. Толстые стены корпуса сконструированы так, чтобы выдерживать без деформаций возможные нагрузки в процессе эксплуатации.
Размещение батареи: Отдельные моноблоки размещаются непосредственно в оборудование или в батарейных шкафах. Батареи большей емкости могут быть размещены на специализированных стеллажах или на подготовленной поверхности пола рабочей комнаты.
Клеммы: Выводы аккумуляторов изготовлены из латуни, луженной гальваническим способом. Для обеспечения герметичности, выводы залиты синтетической смолой. Клеммы аккумуляторов малых емкостей (до 12 Ач) - типа Faston, у моноблоков большей емкости - отверстие под болт и гайку или отверстие под болт.
Соединение элементов: Отдельные элементы соединяются в многоблочном корпусе через внутренние стенки корпуса. Внешние выводы соединяются медными пластинами, покрытыми свинцом, или гибкими кабелями.
Предохранительные клапаны: Каждый элемент снабжен одним односторонним предохранительным клапаном из синтетической резины, обеспечивающим сброс газав случае, если внутреннеедавление превысит безопасное значение.
Электролит: Раствор серной кислоты, абсорбированный в сепараторе.
Срок службы: 5,10 лет при 20°C (Eurobat)

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Саморазряд при 20°C: в день < 0,1% от номинальной ёмкости С
Рекомендуемое значение зарядного напряжения и тока заряда моноблоков при 20°C -25°C:
- циклический режим эксплуатации
(заряд – разряд) 2,40 – 2,45 В/элемент,
максимальный ток – 0,25 х С (А)
- буферный режим эксплуатации (в режиме поддерживающего заряда) 2,25-2,30 В/элемент,
максимальный ток – 0,25 х С (А)
Температурная компенсация значения зарядного напряжения:
- циклический режим эксплуатации (заряд – разряд) 5 мВ/элемент/°C
- буферный режим эксплуатации (в режиме поддерживающего заряда) 3 мВ/элемент/°C

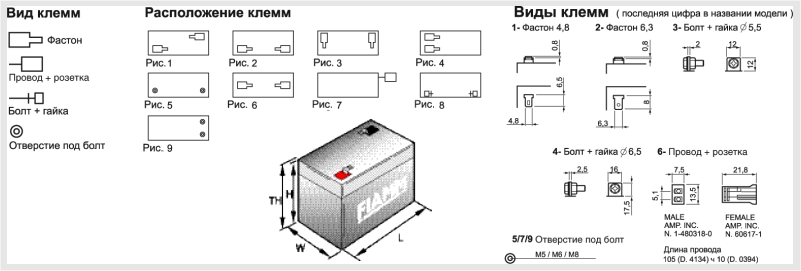

Fiamm клеммы

Модель	Номинальное напряжение (В)	Номинальная ёмкость (Ач) при 20°C, 20-ти часовой разряд до 1,75 В/элемент	Вес (гр)	Макс. ток разряда (А), на 5 сек	Макс. ток заряда (А)	Располо-жение клемм, рисунок	Клеммы
FG10121	6	1.2	315	12	0.30	6	фастон 4,8
FG10301	6	3.0	715	30	0.75	2	фастон 4,8
FG10381	6	3.8	720	38	0.95	3	фастон 4,8
FG10451	6	4.5	725	45	1.13	1	фастон 4,8
FG10501	6	5.0	820	50	1.25	1	фастон 4,8
FG10721	6	7.2	1225	72	1.80	3	фастон 4,8
FG11201	6	12	1900	120	3.00	2	фастон 4,8
FG11202	6	12	1900	120	3.00	2	фастон 6,3
FG20086	12	0.8	350	8	0.20	7	провод+розетка
FG20121	12	1.2	600	12	0.30	4	фастон 4,8
FG20121A	12	1.2	600	12	0.30	4	фастон 4,8
FG20201	12	2.0	930	20	0.50	2	фастон 4,8
FG20271	12	2.7	1130	27	0.68	3	фастон 4,8
FG20341	12	3.4	1410	34	0.85	4	фастон 4,8
FG20451	12	4.5	1580	45	1.13	3	фастон 4,8
FG20721	12	7.2	2450	72	1.80	4	фастон 4,8
FG20722	12	7.2	2450	72	1.80	4	фастон 6,3
FG21201	12	12	3750	120	3.00	4	фастон 4,8
FG21202	12	12	3750	120	3.00	4	фастон 6,3
FG21803	12	18	5900	180	4.50	8	болт+гайка Ø5,5
FG22703	12	27	8500	270	6.80	8	болт+гайка Ø5,5
FG22705	12	27	8500	270	6.80	5	болтМ5
FGC23505	12	35	12700	350	9.00	5	отверстие под болтM5
FG24204	12	42	13800	400	10.5	8	болт+гайка Ø6,5
FG24207	12	42	13800	400	10.5	5	болтМ6
FG25507	12	55	18500	500	13.8	5	отверстие под болт M6
FG26505	12	65	23200	550	16.3	5	отверстие под болт M5
FG26507	12	65	23200	550	16.3	5	отверстие под болт М6
FG27004	12	70	22600	600	17.5	8	болт+гайка Ø6,5
FG27007	12	70	22600	600	17.5	5	болтМ6
FG28009	12	80	27200	650	20	5	отверстие под болт M8
FG2A007	12	100	32800	750	25	5	отверстие под болт M6
FG2A009	12	100	32800	750	25	5	отверстие под болт М8
FG2C007	12	120	38000	800	30	5	отверстие под болт M6
FG2F009	12	150	46800	900	38	5	отверстие под болт M8
FG2M009	12	200	68000	1000	50	9	отверстие под болт M8
Аккумуляторные батареис повышенной энергоотдачей (серия FGH). По сравнению со стандартными аккумуляторами серииFGспособны отдавать до 30% мощности больше в течении первого часа разряда.
12FGH23	12	5.0	2000	75	1.25	3	фастон 6,3
12FGH23Slim	12	5.0	2000	75	1.25	3	фастон 4,8
12FGH36	12	9.0	2650	135	2.25	4	фастон 6,3
12FGH50	12	12	4200	180	3.00	4	фастон 6,3
12FGH65	12	18	6400	278	4.50	8	болт+гайка Ø5,5
Аккумуляторные батареис повышенной энергоотдачей и увеличенным сроком службы: 10 лет (серия FGHL)
12FGHL22	12	5.0	2000	75	1.25	3	фастон 6,3
12FGHL28	12	7.2	2700	108	1.80	4	фастон 6,3
12FGHL34	12	9.0	2700	135	2.25	4	фастон 6,3
12FGHL48	12	12	4200	180	3.00	4	фастон 6,3

Модель

Время разряда, мин

120

180

300

600

1200

FG20721

298.3 W

243.2 W

193.8 W

147.7 W

120.9 W

90.2 W

66.5 W

53.2 W

30.4 W

21.6 W

13.9 W

7.5 W

4.0 W

FG21201/2

359.0 W

307.8 W

256.1 W

202.9 W

169.5 W

129.3 W

96.7 W

77.9 W

44.9 W

32.0 W

20.6 W

11.2 W

6.0 W

FG21803

680.8 W

556.5 W

445.5 W

342.3 W

282.0 W

212.7 W

158.7 W

128.2 W

75.0 W

54.1 W

35.4 W

19.5 W

10.5 W

FG22703/5

808.2 W

702.3 W

590.3 W

471.1 W

394.8 W

301.5 W

225.4 W

181.3 W

104.5 W

74.6 W

48.2 W

26.4 W

14.6 W

FG24204/7

1620 W

1322 W

1019 W

801.3 W

669.0 W

512.1 W

386.5 W

314.0 W

185.4 W

134.1 W

87.8 W

48.2 W

25.8 W

FG26505

2474 W

2090 W

1720 W

1350 W

1121 W

822.0 W

596.0 W

475.0 W

275.0 W

202.0 W

129.6 W

69.3 W

40.2 W

FG27004/7

2474 W

2092 W

1723 W

1357 W

1132 W

864.9 W

650.1 W

526.3 W

308.1 W

221.9 W

144.9 W

79.8 W

43.3 W

FG2A007

3714 W

3160 W

2622 W

2034 W

1680 W

1272 W

912 W

744.0 W

432.6 W

314.4 W

209.4 W

111.0 W

61.2 W

FG2C007

4271 W

3792 W

3146 W

2440 W

2016 W

1526 W

1094 W

892.0 W

519.0 W

377.0 W

251.0 W

133.0 W

73.4 W

FG2F009

5199 W

4740 W

3933 W

3051 W

2520 W

1908 W

1368 W

1116 W

648.0 W

471.0 W

314.0 W

166.0 W

91.8 W

FG2M009

6228 W

5846 W

5244 W

4068 W

3360 W

2544 W

1824 W

1488 W

865.2 W

628.8 W

418.8 W

222.0 W

122.4 W

Разряд постоянным током, А (20 С)

Конечное напряжение разряда 1,6 В/элемент

Конечное напряжение разряда 1,7 В/элемент

Модель

Время разряда, мин

120

180

300

600

1200

FG20721

29 A

18 A

13 A

11 A

8.0 A

6.0 A

4.6 A

2.6 A

1.9 A

1.18 A

0.65 A

0.36 A

FG21201/2

48 A

31 A

23 A

19 A

14 A

10 A

7.6 A

4.2 A

3.0 A

1.89 A

1.03 A

0.64 A

FG21803

67 A

41 A

31 A

25 A

19 A

14 A

11 A

6.4 A

4.6 A

3.0 A

1.62 A

0.92 A

FG22703/5

97 A

60 A

45 A

37 A

27 A

21 A

16.9 A

10.5 A

7.3 A

4.7 A

2.62 A

1.42 A

FG24204/7

156 A

100 A

76 A

63 A

47 A

35 A

28 A

16 A

11.4 A

7.4 A

4.02 A

2.15 A

FG26505

246 A

166 A

126 A

101 A

74 A

50.4 A

39.9 A

23.2 A

17.1 A

10.8 A

5.9 A

3.25 A

FG27004/7

246 A

168 A

129 A

106 A

79 A

57 A

45 A

26 A

18.1 A

11.7 A

6.44 A

3.58 A

FG2A007

384 A

251 A

192 A

151 A

115 A

81.2 A

64 A

36.1 A

25.7 A

17 A

9.6 A

5.1 A

FG2C007

441 A

301 A

230 A

181 A

138 A

97.4 A

76.8 A

43.3 A

30.8 A

20.4 A

11.5 A

6.1 A

FG2F009

537 A

376 A

288 A

226 A

172 A

121 A

96 A

54.1 A

38.5 A

25.5 A

14.4 A

7.6 A

FG2M009

643 A

504 A

384 A

302 A

230 A

162 A

125 A

72.2 A

51.4 A

34 A

19.4 A

10.1 A
