Серия LM-OPzS 2 В, 100-3500 Ач

Малообслуживаемые аккумуляторы (аккумуляторные батареи)FIAMM серии LM-OPzS применяются для длительных многочасовых разрядов. Благодаря своей конструкции они являются весьма надежным источником резервного и аварийного электропитания, а также могут использоваться в режиме цикличной эксплуатации.

Элементы FIAMM серии LM (OPzS) относятся к свинцовым батареям наиболее длительного срока службы (более 15 лет). Батареи могут применяться в буферном режиме, а также с нагрузками, требующими повторяемых циклов разряда / заряда, т.е. для циклического использования. Батареи серии LM были специально спроектированы для эксплуатации в сложных условиях и для специальных приложений, например в виду низкого уровня саморазряда батареи применяются на производствах, питающихся от солнечных батарей. Батареи способны выдерживать длительные многочасовые разряды. Использование трубчатых (панцирных) пластин, надежное уплотнение полюсов, полностью изолированные перемычки между элементами гарантируют долгий срок службы даже в самых неблагоприятных условиях. Элементы LM являются идеальным источником энергии для различных применений. Соответствие международным стандартам DIN 40736 часть 1, IEC 60896 часть 11.

ПРИМЕНЕНИЕ

Производство и передача электроэнергии
Телекоммуникации
Системы бесперебойного электропитания
Системы солнечной энергии
Системы дистанционного управления
Управление транспортом
Защита баз данных
Автоматы защиты напряжения

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рекомендуемое значение зарядного напряжения в режиме поддерживающего заряда при 20°C: 2,23 В/элемент
Рекомендуемое значение зарядного напряжения в режиме ускоренного заряда при 20°C: максимальное напряжение 2,40 В/элемент
Саморазряд при 20°C: < 2% / месяц от номинальной емкости С

серия LM / Тип OPzS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пластины: Положительные трубчатые (панцирные) пластины из специального сплава свинца с низким содержанием сурьмы для сокращения интервалов долива воды. Отрицательные пластины решетчатого пастированного (намазного) типа.

Сепараторы: Сепараторы изготовлены из микропористого материала высокого качества с низким внутренним сопротивлением.

Корпус: Корпус изготовлен из прозрачного пластика стирол- акрилонитрила (SAN), материала, который устойчив к химическому воздействию и механическим повреждениям. Крышка изготовлена из непрозрачного пластика SAN. Крышка герметично приварена к корпусу.

Размещение батареи: Элементы LM как правило, устанавливаются на специализированных металлических стеллажах в вертикальном положении.

Клеммы: Клеммы с внутренней резьбой М10 обеспечивают прекрасный контакт и низкое сопротивление при присоединении гибкими перемычками. Специально разработанная система уплотнения выводов, препятствует протечке электролита и коррозии клемм.

Вентиляционные пробки: каждый элемент оборудован огнеупорными керамическими пробками с байонетной защелкой для фильтрации капель электролита из выделяемых газов и предотвращения попадания искры внутрь корпуса.

Соединение элементов: Выводы элементов соединяются между собой гибкими изолированными перемычками, которые присоединяются к выводам болтами с отверстием для проведения электрических измерений.

Электролит: раствор серной кислоты высокой чистоты с относительной плотностью 1,24 (+/- 0,01) кг/дм3 при 20 °С.

Срок службы: 15 лет при 20°C (Eurobat)

СООТВЕТСТВИЕ СТАНДАРТАМ

Сертификат соответствия ГОСТ Р
Санитарно-эпидемилогическое заключение
Декларация Связи (ССС)

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

высокая емкость
длительный срок службы
малообслуживаемость
низкий уровень саморазряда
простой и быстрый способ определения уровня заливки электролитом
экономичное потребление воды

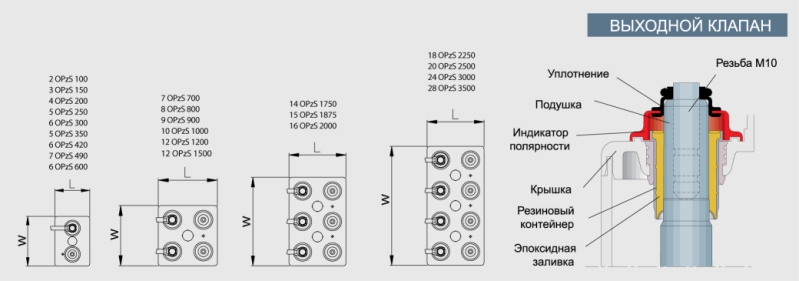

Выходной клапан серия LM / Тип OPzS

модель	Обозначение по стандарту DIN 40736	Номинальное напряжение (В)	Номинальная емкость (Ач), 10-ти часовой разряд до 1,80 В/ элемент	Емкость (Ач) при 20 С, 10-ти часовой разряд до 1,80 В/элемент	Длина, мм	Ширина, мм	Высота, мм	Объем электро- лита (л)	Вес с электро- литом (кг)	Выводы +/-
LM 100	2 OPzS 100 LA	2	100	108	103	206	420	4.0	14	1/1
LM 150	3 OPzS 150 LA	2	150	162	103	206	420	3.5	16	1/1
LM 200	4 OPzS 200 LA	2	200	216	103	206	420	3.0	18	1/1
LM 250	5 OPzS 250 LA	2	250	270	124	206	420	4.0	21	1/1
LM 300	6 OPzS 300 LA	2	300	324	145	206	420	5.0	25	1/1
LM 350	5 OPzS 350 LA	2	350	390	124	206	536	6.0	29	1/1
LM 420	6 OPzS 420 LA	2	420	468	145	206	536	8.5	35	1/1
LM 490	7 OPzS 490 LA	2	490	546	166	206	536	10.0	40	1/1
LM 600	6 OPzS 600 LA	2	600	630	145	206	711	10.0	47	1/1
LM 700	7 OPzS 700 LA	2	700	736	210	191	711	13.0	60	2/2
LM 800	8 OPzS 800 LA	2	800	840	210	191	711	12.5	63	2/2
LM 900	9 OPzS 900 LA	2	900	945	210	233	711	17.0	74	2/2
LM 1000	10 OPzS 1000 LA	2	1000	1050	210	233	711	16.0	77	2/2
LM 1200	12 OPzS 1200 LA	2	1200	1260	210	275	711	20.0	90	2/2
LM 1500	12 OPzS 1500 LA	2	1500	1680	210	275	861	27.0	113	2/2
LM 1750	14 OPzS 1750 LA	2	1750	1960	212	399	837	42.0	148	3/3
LM 1875	15 OPzS 1875 LA	2	1875	2100	212	399	837	41.0	152	3/3
LM 2000	16 OPzS 2000 LA	2	2000	2240	212	399	837	40.0	156	3/3
LM 2250	18 OPzS 2250 LA	2	2250	2520	212	487	837	52.0	188	4/4
LM 2500	20 OPzS 2500 LA	2	2500	2800	212	487	837	50.0	196	4/4
LM 3000	24 OPzS 3000 LA	2	3000	3360	212	576	837	59.0	229	4/4
LM 3500	28 OPzS 3500 LA	2	3500	3500	212	576	837	56.0	245	4/4

Разряд постоянным током, А (20 С)

Конечное напряжение разряда 1,75 В/элемент

Модель	Время разряда, мин
Модель	30	60	90	120	180	240	300	480	600	6000
LM 100	75.0	53.4	42.5	35.5	27.3	22.6	19.2	13.3	11.1	1.31
LM 150	113	80.1	63.8	53.3	41.0	33.9	28.8	20.0	16.7	1.97
LM 200	150	107	85.0	71.0	54.6	45.2	38.4	26.7	22.2	2.62
LM 250	188	134	106	88.8	68.3	56.4	48.0	33.3	27.8	3.28
LM 300	225	160	128	107	81.9	67.7	57.6	40.0	33.3	3.93
LM 350	245	185	149	125	96.4	79.2	67.6	47.5	39.9	4.59
LM 420	294	222	179	150	116	95.1	81.2	57.0	47.8	5.50
LM 490	343	259	208	175	135	111	94.7	66.5	55.8	6.42
LM 600	382	300	246	210	161	132	112	77.6	64.4	7.63
LM 700	445	350	287	244	187	154	130	90.6	75.2	8.90
LM 800	509	400	328	279	214	176	149	104	85.9	10.2
LM 900	572	450	369	314	241	198	167	116	96.7	11.4
LM 1000	636	500	410	349	268	220	186	129	107	12.7
LM 1200	763	600	492	419	321	263	223	155	129	15.3
LM 1500	774	690	583	504	395	327	279	200	169	19.6
LM 1750	903	805	680	589	461	382	326	233	198	22.8
LM 1875	968	863	728	631	494	409	349	250	212	24.5
LM 2000	1032	920	777	673	527	437	372	266	226	26.1
LM 2250	1161	1035	874	757	593	491	419	299	254	29.4
LM 2500	1290	1150	971	841	659	546	465	333	282	32.6
LM 3000	1548	1380	1165	1009	791	655	558	399	339	39.2
LM 3500	1806	1610	1359	1177	917	742	623	430	355	42.1

Разряд постоянной мощностью, Вт (20 С)

Конечное напряжение разряда 1,75 В/ элемент

Модель	Время разряда, мин
Модель	30	60	90	120	180	240	300	480	600	6000
LM 200	278	200	160	134	103	85.6	72.9	50.8	42.3	5.07
LM 250	347	249	200	167	129	107	91.1	63.4	52.9	6.33
LM 300	416	299	239	201	155	128	109	76.1	63.4	7.60
LM 350	451	344	278	235	182	150	128	90.3	75.9	8.86
LM 420	541	412	334	282	218	180	154	108	91.0	10.6
LM 490	631	481	390	329	255	210	179	126	106	12.4
LM 600	706	559	461	394	303	249	212	148	123	14.7
LM 700	823	652	537	459	354	291	247	172	143	17.2
LM 800	941	745	614	525	404	332	282	197	164	19.7
LM 1000	1176	932	768	656	505	415	353	246	204	24.6
LM 1200	1411	1118	921	787	606	499	423	295	245	29.5
LM 1500	1413	1266	1076	937	739	615	526	380	322	37.5
LM 1750	1648	1477	1256	1093	862	717	613	443	376	43.7
LM 2000	1884	1688	1435	1249	985	819	701	507	430	50.0
LM 2500	2355	2111	1794	1561	1232	1024	876	633	537	62.5
LM 3000	2826	2533	2153	1873	1478	1229	1051	760	645	75.0
LM 3500	3297	2955	2512	2185	1714	1393	1175	815	674	80.7
