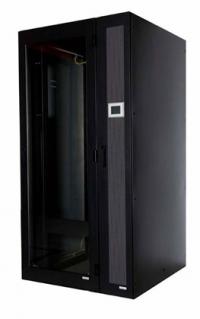

Система охлаждения телекоммуникационых шкафов CoolLoop
Представляет собой воздухо-водяной теплообменник для установки сбоку серверного шкафа и снятия тепла выделяемого оборудованием; система изолирована; теплый воздух забирается с задней стороны шкафа, а охлажденный поступает с фронтальной по всей высоте.
СoolLoop способствует охлаждению стойки независимо от температуры в комнате, с эффектом снижения шума в сравнении с автономной версией. Равномерная подача холодного воздуха происходит с лицевой части, эффективный забор воздуха в задней части, сверхнадёжное оборудование выполнено с изолированно установленным высокоэффективным воздухо-водяным теплообменником и разделителем в виде сотовых ячеек, высокая энерго-эффективность обеспечивается благодаря низкому сопротивлению воздуха и охлаждающей жидкости, преимуществом так же является отсутствие жидкости непосредственно в серверной стойки.
Воздухопроводящие жалюзи служат для направленного потока воздуха к серверам или распределению охлаждённого воздуха на несколько соединённых между собой корпусов. Охлаждающая способность может регулироваться между 0 и 100%. Ввод кабеля осуществляться как снизу, так и сверху шкафа. Скорость вращения вентиляторов происходит в зависимости от температуры, встроен микроконтроллер (сигнализация превышения температуры, датчик повреждения, датчик отказа вентиляторов); высокоэффективные радиальные вентиляторы расположены по высоте шкафа, с возможностью «горячей» замены с лицевой стороны, с энергосберегающими EС моторами, резервирование вентиляторов N+1, аварийный режим вентиляторов, двухходовой или трёхходовой клапан для контроля потока воды и температуры подаваемого воздуха; движением термоэлектрического клапана происходит регулирования потока охлаждающей жидкости для изменения величины отвода тепла (предотвращение более низкой температуры при частичной загрузки). Блок CoolCon состоит из: сигнальной системы управления; двух температурных датчиков, датчика утечки воды; дополнительно можно установить датчик срабатывающий на открытие дверей, задымление, изменения влажности; передача данный осуществляется через протокол TCP/IP или SNMP. Цвет RAL 7021, порошковое покрытие.
Технические данные:
| Мощность охлаждения: | 30кВт (при 12/18°С охлаждающей жидкости и 20-25°С подаваемого воздуха) |
| Температура воды на входе: | от 4°С до 20°С |
| Расход охлаждающей воды: | 4.29 м3/ч |
| Потеря давления: | 0.39 бар |
| Кол-во вентиляторов: | макс 4 |
| Температура подаваемого воздуха: | 20-25°С (с передней стороны стойки) |
| Температура окружающей среды: | до 35°С |
| Рабочее напряжение / частота: | 200 – 264В / 50 – 60 Гц |
| Потребляемая мощность: | 900Вт при нормальной работе |
| Высота стойки: | 2000 – 2400 мм |
| Ширина стойки: | 300 мм |
| Глубина стойки: | 1200 – 1300 мм |
| Собственный вес: | 150 кг |
| Подсоединение охлаждающей жидкости: | G 1 1/4“ |
| Макс. рабочее давление: | 10 бар |
| Цвет: | RAL 7021 или RAL 7035 |
Опции:
- А/В переключение питания
- Набор соединения с гибкими армированными трубками и клапанами
- Расходомер охлаждающей жидкости
